可视化虚拟数字智慧的未来



数字孪生以数字化的形式在虚拟空间中构建了与物理世界一致的高保真模型，通过与物理世界间不断地闭环信息交互反馈与数据融合，能够模拟对象在物理世界中的行为，监控物理世界的变化，反映物理世界的运行状况，评估物理世界的状态，诊断发生的问题，预测未来趋势，乃至优化和改变物理世界。







01



智慧虚拟电厂



Design by:Hightopo







全景化桌面



虚拟电厂负荷控制系统主场景，基于 HT for Web 的高性能，整体场景建模依托于 PBR 物理渲染的材质而开发，使渲染的结果非常具有真实感。画面两侧数据面板展示厂区发电管理，当日发电趋势，年度调用情况，负荷管理，调节能力等关键指标参数，将采集的数据转换成图形信息，通过 HT 可视化图形结合数据，可直观得展示虚拟电厂关键业务数据。







虚拟电厂资源综合分析



虚拟电厂资源综合分析页面主要分为注册调控占比，电力终端用户分类注册调控占比以及电力终端用户行业分类刷领占比等模块组成，主要统计了各个行业，各个用户以及各个可调节负荷资源的分类占比数据，通过数据面板直观展示构建了虚拟电厂资源库的数据类型。





用户档案管理



通过 HT 图表组件快速编辑设计图纸，业务上可对直接参与用户档案信息进行新增、修改、删除操作，包括供电容量、合同响应容量、实时响应容量，并可上传用户资质和业务合同文件；可查询用户进行该用户设备档案信息修改，包括可不限于设备名称、额定功率、调控参与调控方式等。





用户申报管理



业务参与用户向平台上报次年度调控总体容量，包括地区、用户、申报年份、约定响应能力、实时响应能力、上传合同附件。







全景化运行效果辅助决策



运用 HT 自研图形引擎强大的渲染功能、高性能的 WebGL 技术，多维度、实时的、动态呈现虚拟电厂接入的各类负荷资源运行实时状态与技术参数变化趋势；展示虚拟电厂运营调度过程以及评估指标信息展示虚拟电厂各类负荷资源技术参数变化趋势，以可视化技术全面支撑虚拟电厂经营决策。











02



智慧社区



Design by:Hightopo

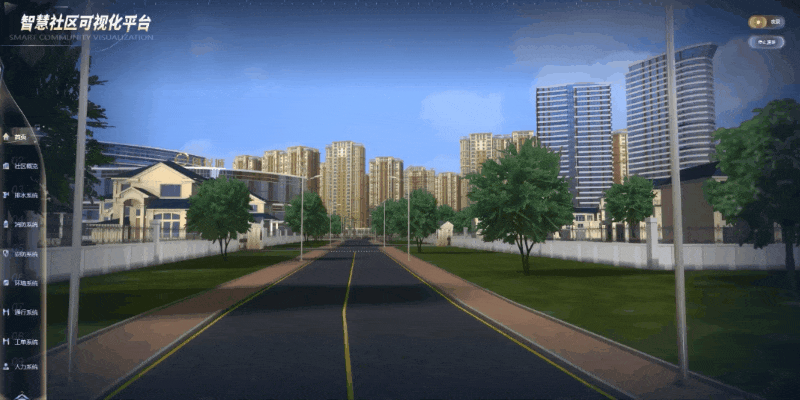

智慧社区围绕着社区场景进行自动漫游展示，让用户仿佛置身于社区场景之中。分别搭建白天与夜晚两套场景，白天场景整体设计以写实风格为主基调，夜晚场景更偏向于具有科幻感。除了通过手动交互进行切换外，亦可对接真实时间来做到白天与夜晚场景自动切换，满足实际使用场景。









社区概览

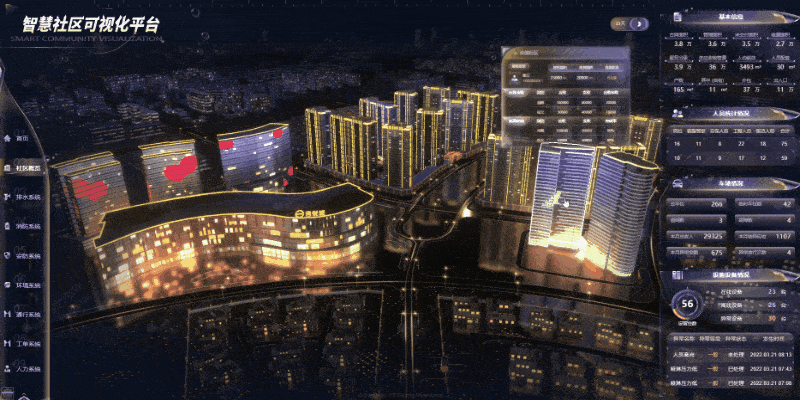

通对各子系统的数据进行整合，接入 HT 可视化平台，将社区的基本信息、物业人员、停车场、设备设施等主要信息结合社区三维场景进行展示。通过交互可将三维场景视角聚焦到所选小区，同时概览数据细化至小区级别，方便用户对整体社区概况快速初步了解。





双击楼宇可下钻至楼宇内部楼层场景，利用不同颜色色块分别代表已售与未售房屋，同时可通过楼层导航对楼层进行自由切换，方便用户快速查看各楼栋已售房屋的业主基本信息。





排水系统



通过推出基于管线可视化的独特算法用于社区内排水管网生成，并辅以流向动画，实现直观查看社区内排水系统管道布局与走向。结合排水设备各项监测数据附于面板两侧，让用户对社区排水情况一目了然。

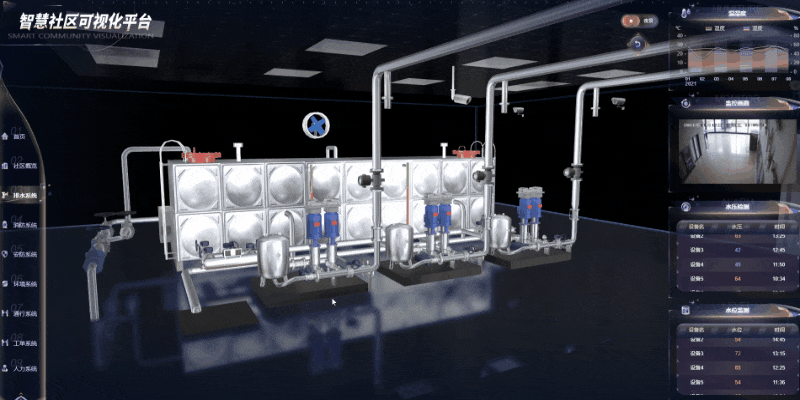

进入水泵房内景，可清楚地查看水泵房内各设备布局情况。与孪生设备模型点击交互，即可清晰查看水泵、水箱运行状态、液位等实时信息。通过对接实时数据，实现水箱内液位高度随着数据变化而变化起伏动画，还原真实液位高度。





消防系统



以圆圈扩散的展现形式说明消防覆盖区域，选以图标形式标注室外消火栓点位信息，点击目标区域查看相应的消火栓水压、水位等状态信息。当出现设备故障时，场景内图标与覆盖区域将染为橙色，示意消防存在隐患问题。用户将根据该预警提示，及时安排运维人员前往对应预警点位进行处理。





安防监控



安防监控是社区安防系统中不可或缺的安防手段。通过参考现场实际监控点位，在三维场景中按点摆放监控模型，还原现场监控情况，让用户对现场监控点位情况一目了然。通过与监控视频流的对接，实现在三维场景中任意交互某一监控模型，均可调用当前摄像头监控画面。





将 2D 图像融合到场景的 3D 模型中，为用户提供直观的视频图像和简单的视图控制。HT 视频融合技术采用 WebGL 技术， 利用 GPU 高性能计算能力对视频图像进行实时处理，图像处理不占用 CPU 资源，整个方案画面流畅。





安防巡更



依据现场实际巡更点位，在三维场景中以光柱形式标注巡更点。同时接入巡更设备数据，以动画形式复现巡更人员巡更态势及指定路线。当巡更人员完成当前点位巡更工作，将光柱进行染色示意。如发生漏巡更的情况，可通过巡更人员标签上的联系电话联系对应人员补充巡更，有效提升社区安防管理水平。





通行系统



在三维场景中以图标的形式标注人行门禁点位，通过接入门禁人脸识别、抓拍等监控数据，对各门禁当前通行人员信息进行实时监控。当门禁触发异常告警装置时，则将门禁图标以染红的方式说明预警区域，同时联动该门禁附近摄像头装置，利用门禁抓拍结合摄像头画面，对现场情况有着及时的判断。还可联动安防系统，快速调度安保人员前往现场处理，保证安防的及时性。





运用可视化技术对停车场进行三维仿真建模，并与停车场管理系统有机融合，利用地磁、视频车位检测器等智慧停车硬件设备采集停车数据，将停车场停车情况在三维场景中进行数字孪生。透过场景可以很直观的查看停车场内车辆出入、停泊、空位情况以及充电桩的分布、占有情况。





人力系统



可视化平台归集人员基础、考勤、加班等监管要素进行综合性展示。结合 UWB 厘米级高精度人员定位技术，通过员工佩戴的定位工牌与可视化场景深度融合，依照 UWB 定位系统传输的定位坐标数据，在三维场景中实时呈现保安、运维、招商等物业服务人员定位信息。在能远程灵活安排员工作业调度的同时，也保障了人力信息的完整性、真实性和可追溯性。





03



智慧充电桩



Design by:Hightopo







初始页面场景设置了以新能源汽车载入的风格。并选用醒目的高亮流光效果，聚焦视野至关键交通枢纽。结合 GIS 地图，以城市地图为背景，辅以 2D 面板进行可视化展示。分别从充电管理、告警管理、智慧路线规划等层面，对充电站运营进行优化整合，全方位掌控停车场运行状况，及时做出运营策略调整。





支持对不同地图瓦片服务数据、航拍倾斜摄影实景的 3DTiles 格式数据以及城市建筑群等不同的 GIS 数据的加载。本次系统通过 WebGIS 多细节层次的方式加载出更多地图细节，可以直接了解到每个充电桩所处具体位置。





智慧路线规划



一智能充电导航可帮助电动车驾驶者规划最佳充电路线。驾驶人员点击首页对应的汽车图标，即可通过手机、PC、Pad 进行浏览、查询充电桩电价、使用情况，并可根据自己驾驶的喜好与爱车续航情况，选择合适的充电场桩，点对应的充电桩“导航”即可开始旅行。并进行定位导航，同时也包含地下停车场定位导航。



车位智能管控



通过对接安装在现场的抓拍机，精准识别车辆的车牌信息，比对通过即可自动降下车位锁，允许电动汽车进入充电。场景中既可以宏观监控该区域车位整体作业情况，也可点击【进入停车场】按钮，从特定视角细致观察每个车位从空闲中-充电中的作业全流程。支持联动车位监测功能，当监测到车位上没有停车时，就能自动升起预防燃油车进入。该功能可有效预防城区快充站被燃油车非法占位的情况出现。





充电桩模块



充电桩可视化模块目的是实现运维人员对各充电桩作业信息、实时状态、运作故障进行 7*24h 监管。充电桩的种类有很多，按安装方式分为落地式充电桩、挂壁式充电桩。图扑软件 HT 引擎可按照 IoT 规范将充电桩可视化应用做视觉升级，搭建 2.5D 组态智慧停车场解决方案。





实现了组态图元流畅的动态效果开发。将不同种类充电桩的整体结构进行立体化呈现。在保留组态间物理位置关系的同时保证组态数据的实时展示，同时可以增强用户对该区域的地理认知。





可轻松实现鼠标的旋转、平移、拉近拉远操作，或触屏设备的单指旋转、双指缩放、三指平移等操作。在满足多维度展示需求的同时，也摆脱了以往用户跨平台交互模式的烦恼。





充电桩位置可视化



充电桩位置分布散，包括地下停车场，高速公路都可能需要大量充电桩，以至于管理不便。图扑软件使用 GIS 的好处是可以通过多细节层次的方式加载出更多地图细节，用户可以宏观把控每个充电桩所处具体位置。将充电桩采用经纬的信息，利用投影算法，将经纬度坐标转换为平面坐标，动态生成站点。
