电子沙盘

电子沙盘系统是一个集艺术性，演示性，知识性为一体的高科技展览展示手段，观众可以从规定区域内进行欣赏和相关知识解读，并且可以通过点击触摸屏上的相应选项，控制视频的播放，同时与沙盘进行互动。



是目前博物馆、纪念馆、科技馆、陈列馆、售楼处等展馆广泛运用的重要展陈手段，它是实物沙盘模型结合声光电系统、多媒体系统、电脑智能触摸控制系统、多媒体演示软件、大屏幕投影演示等立体化动态高科技沙盘系统，展示方式不仅活泼、生动、形象、直观，还能让参与者参与互动，提高参观者的兴趣，给人以身临其境之感。



电子沙盘制作流程

　　1、分层建模法

　　盘模型侧重的是地形地貌、地物特征的表达以及地理特点、自然要素与社会经济要素的对应关系。分层建模是将区域内景观中的各种元素按类别分组单独建模，包含DEM叠加正射影像构建地形，几何数据映射纹理构建地物，地形模型上叠加道路、水系等各种矢量要素，最后融合地形和地物来构建三维电子沙盘。

　　2、数据准备和处理

　　三维电子沙盘的构建需要多源数据，其中主要的就是基础地理数据。基础地理数据是空间基础地理要素数据，它是实现电子沙盘的基础空间数据，包括DEM、DLG、DOM数据以及一些相关的属性数据、地理特征的GIS数据及标注信息数据。

　　3、地形三维建模

　　地形是三维电子沙盘的空间基础。从数据结构上可以划分为规则格网(GRID)、不规则三角网(TIN)、混合网(GRID-TIN)。在实际应用中，GRID和TIN采用比较多，两者各有优缺点。基于GRID的建模常用于处理平缓地区的全局数据，但对于地形破碎、陡峭地区不太适应，恰恰相反，TIN更能适应表面变化剧烈地区，具有可变的分辨率，但是数据的存储与操作比GRID复杂。

　　4、地物三维建模

　　在客观世界中存在各种各样的地物，根据电子沙盘的比例尺等需要，对地物有取舍的进行建模；同时也应根据建筑物细节要求和重要性的不同，对不同的地物采用不同的建模方法。如一般的较规则建筑物，可采用提取规则多变形的方法，而一些标志性建筑要对其进行逐个建模。

　　5、地形与地物的融合

　　在实际三维电子沙盘建模过程中，如果地形与地物没有融合，就会造成诸如地物悬浮在空中或钻入地下的情景。







系统功能



1、本系统实现了将建筑体演示与实体建筑沙盘有机的结合在一起。



2、使用触摸屏、电脑红外、遥控等先进的、简便的、快捷的超控手段。



3、触摸屏与传统模型展示结合产生的声光电一体化展示。

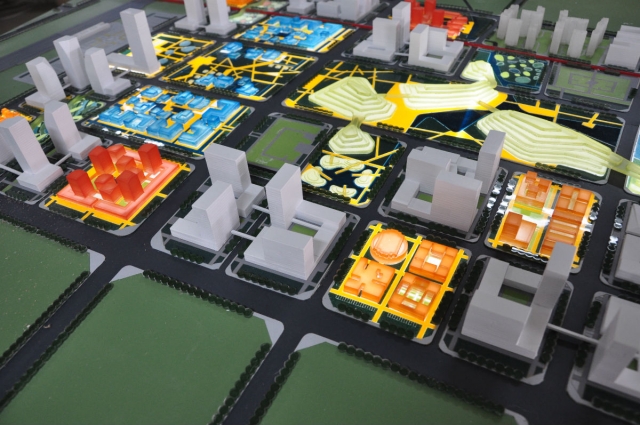

    触摸屏人机交互简单，且可以有丰富多彩的多媒体展示，图文声茂，生动活泼。传统的沙盘模型直观形象，结合集成电路技术可以让楼房模型。道路模型，路灯模型等依次闪烁。将触摸屏和沙盘模型结合起来，可以更为立体生动的展示方案。

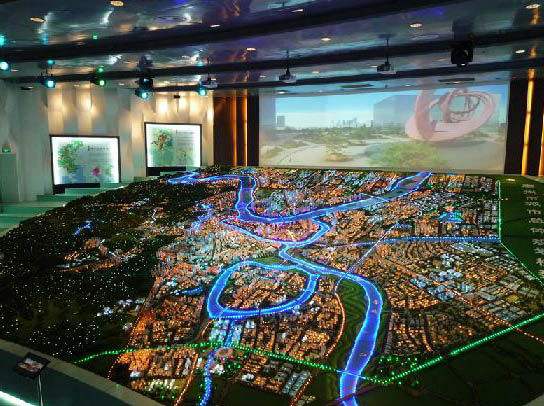

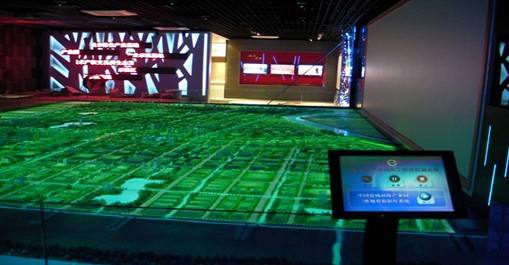

    当用手指轻轻点击触摸屏上的相关热区，沙盘模型上的相应位置的二极管开始闪动，同时触摸屏上开始播放该热区关联的配音及视频，结合同步的大屏幕画面，可以全方位的介绍规划方案。（其它热区展示类同）



4、将图像、动画、解说、音乐等多种元素很好的融合在一起，以多媒体解说为主线，使设计方案、表现效果图、三维模拟动画与实体模型产生相互对应，解说到某一建筑，显示屏上出现本建筑的各种资料，同时在实体模型上用灯光来表达这个建筑，这将会给观众产生更为深刻的印象。



演示系统



本系统有三种演示状态：



1、自动演示



自动循环演示内容；



2、手动演示



由讲解员或参观者通过手指触摸屏幕，有选择的、交互的演示对应内容；



单独控制



将整个系统全部灯光路数的名称单独制作一个控制界面，在需要时可以逐一通过手动控制。



灯光控制系统（同步控制模型上的灯光状态）



由计算机中的控制卡与定制的控制箱组成，通过程序与多媒体演示系统的配合，同步控制模型上的灯光状态，或闪烁或流动。
